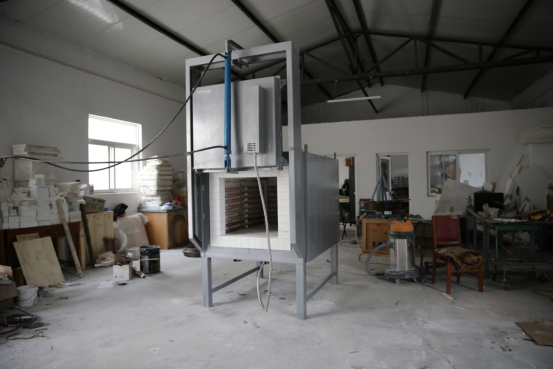

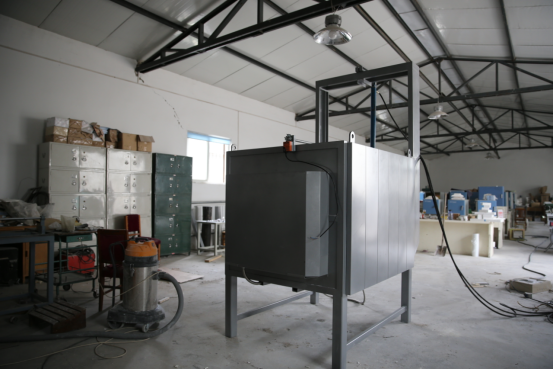

自动升降门工业炉

一. 设备主要技术参数：

1. 电压AC380，50Hz

2. 功率：约30kw*2台=60kw

3. 均匀区尺寸：宽550*高450*深800（mm）(占炉膛面积75%)；

4. 炉膛尺寸：宽660*高600*深1070（mm）；

5. 控温仪表：采用编程控温仪表，可编程序不少于10条，每条不少于40段

6. 控温精度：≤1‰日本山武原产表（用户推荐使用欧陆表）

7. 温度范围：额定温度1300℃，工作温度1150℃；

8. 测温（传感器）：S型，采用内配双孔管，外管为封头99%刚玉管

9. 炉温均匀性：≤10℃设有九点测温孔；

10. 外形尺寸：不得大于内堂的150%；

11. 加热方式：四面加热，采用Kanthal加热丝，材质FeCrAl；

12. 升温速率：180分钟内升温至1000℃；

13. 记录：采用无纸记录仪，记录精度≤0.4%，可对每条试验后的曲线和数据进行拷贝，并从计算机中处理应用，打印至纸面的分辨率≤5.5℃/min；

14. 表面温度：在1150℃使用下，炉壳外表面相对环境温度不得高于40℃，

15. 报警装置与控制仪表分离，专门设置报警仪表和警示灯，在偏离设定程序控制范围值或其他意外情况下，设备进行声光报警，精度≤0.4%；

二. 设备的设计方案和主要组成部分：

   设备主要由炉壳、加热系统、保温材料、控制系统部分组成。

1.      炉壳：采用双层双色炉壳，内壳镀锌板，外壳采用双色静电喷涂工艺

2.      材料：双层材料采用冷轧钢板；

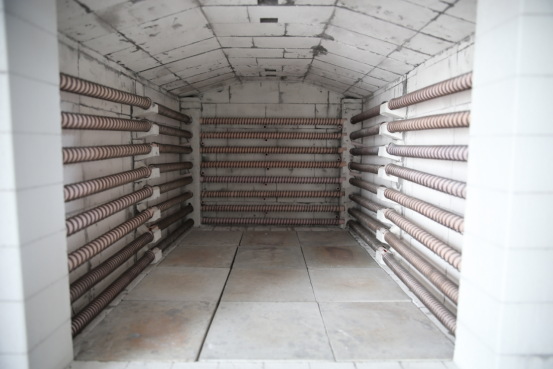

3.      炉膛：内衬采用耐火砖，保温材料为陶瓷纤维板及保温棉

4.      炉体：炉顶部设有排气装置，炉底部设有陶瓷支撑管，确保炉底部可承受较重负载；

5.      控制系统：仪表、电气等全部装在配电柜上，观测直观，调节方便

三. 验收标准

 1. 仪表尺寸等使用状态下的要求，按本协议技术指标验收；

 2. 鉴定控温仪表、记录仪、报警仪表等符合指标要求，检定费用由甲方承担；

 3. 设备相关文件资料：设备说明书、电气图、合格证、仪表说明书各1份；

 4. 零配件、易耗配件齐全；

 5. 现场安装后，炉温升至1150℃，保温180分钟，空炉连续工作三炉以上，满足技术指标要求为验收合格。
